Pag-troubleshoot sa Module sa LCD: Unsaon Pag-diagnose ug Pag-ayo sa Kasagarang Mga Problema sa Display

Kini nga mga kapakyasan adunay mga sumbanan, ug kadaghanan madayagnos sa 30 minuto o dili kaayo. Ang kini nga giya gi-istruktura kung giunsa ang pag-troubleshoot sa aktuwal nga pagtrabaho: sugod sa kung unsa ang imong makita sa screen, dayon molihok pabalik sa hinungdan. Mag maintain man kakomersyal nga LCD display screensa retail, pagpadagan sa mga panel sa publikong mga kiosk, o pag-debug sa embedded hardware sa panahon sa pag-uswag, ang proseso sa diagnostic parehas ra.

Dali nga Sintomas nga Reperensya

Gamita kini nga lamesa isip imong unang filter. Ang daghang mga hinungdan makahimo sa parehas nga simtomas, busa tagda kini ingon usa ka direksyon sa pagsugod, dili usa ka katapusan nga tubag.

Unsa ang Tinuod nga Nagpahinabo sa mga Kapakyasan sa Module sa LCD?

Pagkadaot sa Backlight

Ang backlight mao ang labing kasagaran nga-component failure sa LCD modules. Ang mga LED array anam-anam nga nagdilaab sa ilang operatiba nga kinabuhi - ang mga tiggama nagkuwalipikar sa mga produkto batok niiniMga sumbanan sa pagsulay sa kasaligan sa semiconductor sa JEDEC, ug ang gi-rate nga mga tibuok kinabuhi magkalahi kaayo tali sa mga-grado ug industriyal-mga panel nga grado. Kanunay nga tan-awa ang datasheet sa imong piho nga module alang sa gi-rate nga kinabuhi sa serbisyo ubos sa imong mga kondisyon sa pag-operate, dili usa ka pangkaraniwang numero sa industriya.

Ang usa ka display nga adunay degraded nga backlight nagpasa gihapon sa mga pagsusi sa kuryente. Ang panel nagtrabaho - dili lang kini makahimo og mabasa nga hulagway sa normal nga kahayag sa palibot. Kung ang screen daw madawat sa usa ka madulom nga kwarto apan hapit dili makita sa ilawom sa hayag nga suga sa opisina o sa gawas, ang backlight mao ang una nga butang nga sulayan.

⚠️ Kasagarang sayop:pagbaylo sa usa ka dimming backlight pinaagi sa pagduso sa kahayag ngadto sa maximum. Gipaspasan niini ang pagsul-ob sa LED ug gipamub-an ang nahabilin nga mapuslanon nga kinabuhi sa usa ka-makadaot nga sangkap. Ang pagpili sa hardware nga adunay tukma nga kahayag nga headroom gikan sa sinugdanan makalikay sa problema sa hingpit - tan-awa kung unsa ang nagpalahikomersyal nga{0}}grado nga LCD modulesgikan sa konsumidor-mga alternatibo nga grado.

Mga Problema sa Connector ug Cable

Ang mga ribbon cable, zebra connectors, ug solder joints nadaot ubos sa vibration, thermal cycling, ug balik-balik nga flex. Ang mode sa kapakyasan hapit kanunay nga nagsabwag: pagkidlap sa pipila nga mga oryentasyon, gihulog ang mga bahin sa pagpakita sa ilawom sa vibration, o usa ka screen nga nagtrabaho sa pagsugod apan napakyas sa temperatura sa pag-operate. Ang pag-reseating sa matag connector sa dili pa mag-order og mga piyesa makasulbad sa usa ka mahinungdanong bahin sa mga reklamo sa uma sa zero nga gasto.

Stress sa Kalikopan

Ang katugnaw nagpahinay sa pagtubag sa likido nga kristal; kainit accelerates polarizer pagkatigulang ug adhesive delamination; ang humidity makadaot sa mga electrodes gikan sa sulod, nga nagpatunghag nawala nga mga bahin sa display nga anam-anam nga nagkagrabe sa mga semana. Pirme ipiho ang pinakagrabe-kondisyon sa kaso, dili kasagaran. Alang sa mga aplikasyon sa lisud nga mga palibot,gisagol nga mga solusyon sa pagpakita sa LCD nga adunay katumbas nga mga rating sa kalikopanangay nga susihon sa wala pa i-deploy, dili pagkahuman sa pagkapakyas sa uma.

⚠️ Kasagarang sayop:pagsulay sa usa ka display sa mga kondisyon sa lab ug sa paghunahuna nga kini mohimo sa samang gawas, sa usa ka bugnaw nga bodega, o duol sa usa ka tinubdan sa kaumog - nga walay pagmatuod nga ang gi-rate nga IP nga klase ug temperatura range sa module sa aktuwal nga mohaum sa deployment environment.

Mga Isyu sa Power Supply ug Mga Kasaypanan sa Driver

Ang mga spike sa boltahe hinungdan sa diha-diha nga kadaot sa IC sa drayber. Ang suplay nga ripple - AC nga kasaba sa DC rail - hinungdan sa labi ka maliputon, natipon nga kadaot: random nga pag-reset, kasaba sa imahe, ug gipamubu ang kinabuhi sa LED. Konsultaha ang datasheet sa imong module para sa maximum nga gitugot nga ripple voltage niini; walay universal threshold nga magamit sa tanang matang sa panel.

Firmware bugs ug protocol mismatches maoy usa ka bulag nga kategorya nga nagsundog sa pagkapakyas sa hardware nga makapakombinsir. Usa ka puti nga screen o scrambled output human sa usa ka board swap o software update sa kasagaran usa ka configuration error, dili usa ka guba nga panel. Kini nga kalainan hinungdanon kung kanus-apagtandi sa LCD ug LED bar screen format- lain-laing mga teknolohiya adunay lain-laing mga protocol nga kinaiya ug sayop nga pirma.

Unom ka-Lakang nga Proseso sa Diagnostic

Buhata kini sa han-ay. Hunong dayon kung imong mailhan ang sayup - wala kinahanglana nga pagbayloay nga nag-usik sa oras ug ipaila ang bag-ong mga variable.

Lakang 1 - Biswal nga inspeksyon sa dili pa i-on.-Pangitaa ang mga liki, kondensasyon sa likod sa panel, mga marka sa paso sa PCB, ug mga nadisplace o nakiktok nga mga ribbon cable. Kung makit-an nimo ang pisikal nga kadaot, ayaw gamita ang gahum. Ang usa ka mubo nga koneksyon mahimong hinungdan sa cascading nga kadaot nga labi ka mahal kaysa sa orihinal nga sayup.

Lakang 2 - I-verify ang input nga boltahe.Gamit ug multimeter sa mga power input pin sa module. Ang kasagarang gimarkahan nga boltahe para sa TFT panel kay 3.3V, 5V, o 12V - check sa imong datasheet. Ang usa ka pagbasa nga labaw pa sa 5% sa gawas nga spec naggarantiya sa imbestigasyon. Para sa mga intermittent faults, pagdugang og oscilloscope aron masusi ang ripple sa suplay batok sa gitugot nga detalye sa datasheet.

Lakang 3 - Ilain ang backlight.Sa usa ka ngitngit nga lawak, pasigaa ang usa ka flashlight sa ibabaw sa panel sa usa ka anggulo. Kung makahimo ka sa usa ka mahuyang nga imahe, ang panel magamit ug ang backlight ra ang napakyas. Kining usa ka pagsulay nagtangtang sa katunga sa diagnostic tree sulod sa ubos sa 10 segundos - ug parehas nga mogana sabar-format nga mga display sa LCDsama sa standard rectangular panels.

Lakang 4 - Pagbaylo ug mga kable ug tabla sa paagi nga paagi.Ikarga ang usa ka nailhan nga-maayong sumbanan sa pagsulay. Ilisan ang ribbon cable sa usa ka verified working unit. Kung ang sayup nagsunod sa cable, ang cable ang problema. Kung kini magpabilin sa pisara, ang pisara ang sunod. Ilisan una ang labing gamay nga mahal, labing dali nga magamit nga sangkap.

Lakang 5 - Susiha ang protocol sa komunikasyon.Ang puti nga screen o gubot nga output pagkahuman sa usa ka board swap hapit kanunay usa ka sayup sa pag-configure. I-verify ang baud rate (UART), SPI mode (CPOL/CPHA), o I2C nga adres batok sa datasheet. Kini nga lakang nakakuha usa ka dili parehas nga bahin sa mga sayupkiosk display palibotdiin ang mga module gipulihan sa uma, kasagaran gikan sa dili kompleto nga dokumentasyon.

Lakang 6 - I-replika ang kahimtang sa uma sa bangko.Ang usa ka display nga nagtrabaho sa lab apan napakyas sa pag-deploy halos kanunay adunay usa ka thermal o vibration root cause. Ang usa ka konektor nga marginal sa 22℃mahimong hingpit nga bukas sa 55 degree. Ibutang ang kontroladong kainit atol sa bench testing - usa ka sayup nga makita sa ibabaw sa usa ka temperatura nagpaila sa thermal expansion isip mekanismo nga direkta.

Pag-ayo o Pag-ilis? Usa ka Framework sa Desisyon

Ang pag-ayo makatarunganon kung kanus-aang kasaypanan kay na-localize sa usa ka mapuli nga component - usa ka cable, usa ka backlight array, usa ka firmware update - ang module kay kabahin sa usa ka sistema diin ang pagpangita og kapuli naglambigit og mahinungdanong downtime o pagdesinyo pag-usab, ug ang gasto sa pag-ayo klaro nga mas ubos kaysa usa ka bag-ong unit.

Ang pagpuli mas makataronganon kung kanus-adaghang mga sintomas ang dungan nga makita. Ang dili maayo nga backlight, pagsul-ob sa connector, ug pag-ghost sa imahe nga makita nga magkauban usa ka kasaligan nga timailhan sa katapusan sa kinabuhi sa serbisyo, dili usa ka sayup nga masulbad. Makataronganon usab ang pag-ilis kung ang kasamtangang module nagtanyag ug mas maayong mga detalye - mas taas nga kahayag, mas lapad nga temperatura sa pag-operate, mas maayong panalipod sa pagsulod - nga makapamenos sa palas-anon sa umaabot nga pagmentinar.

Sa dili pa mopasalig sa bisan asa nga dalan, buhata kining lima ka pangutana:

1. Kini ba ang una nga kapakyasan sa yunit, o napakyas ba kini kaniadto?
2. Ang sayup ba limitado sa usa, mapuli nga sangkap?
3. Ang kinatibuk-ang gasto sa pag-ayo - ba sa mga piyesa, trabaho, ug panahon sa pag-undang - nagpabilin nga klaro nga ubos sa gasto sa pag-ilis?
4. Ang giayo ba nga unit realistiko nga molungtad hangtod sa nahabilin nga kinahanglanon sa serbisyo sa sistema?
5. Nagtanyag ba ang karon nga kapuli nga labi ka maayo nga mga detalye alang sa kini nga aplikasyon?

Kung ang tulo o daghan pa nga mga tubag mopabor sa pag-ilis, sa kasagaran mao kana ang mas klaro nga dalan. Tan-awa ang tibuokhanay sa produktoomakigsulti sa usa ka espesyalistamahitungod sa sourcing. Para sa retail ug signage nga konteksto,naandan nga mga pag-configure sa LCD alang sa retail signagekasagarang maghatag ug mas maayong long-ekonomya kay sa direktang like-para sa-like swap.

Preventive Maintenance

• Mga kontrol sa kinaiyahan:I-deploy sulod sa gi-rate nga temperatura ug humidity range sa module, gamit ang pinakagrabe nga-kondisyon alang sa pagplano. Sa taas nga -humidity environment, ang mga selyado nga enclosure nga adunay gipamatud-an nga IP rating usa ka kinahanglanon, dili usa ka pag-amping.
• Pagdumala sa gahum:Paggamit og regulated nga mga suplay nga adunay proteksyon sa pagdagsang sa hardware. Likayi ang pagpadagan sa mga backlight nga padayon sa pinakataas nga kahayag - adaptive brightness control makapamenos sa LED nga pagsul-ob nga walay makita nga epekto sa usability.
• Gitakda nga mga inspeksyon:Kada bulan - susiha ang connector seating ug pangitaa ang condensation. Kada tulo ka bulan - magpadagan ug diagnostic test pattern ug pamatud-i ang supply nga boltahe ubos sa load. Matag tuig - susiha ang ripple sa suplay ug susiha ang mga optical layer alang sa delamination o polarizer nga pagkatigulang.

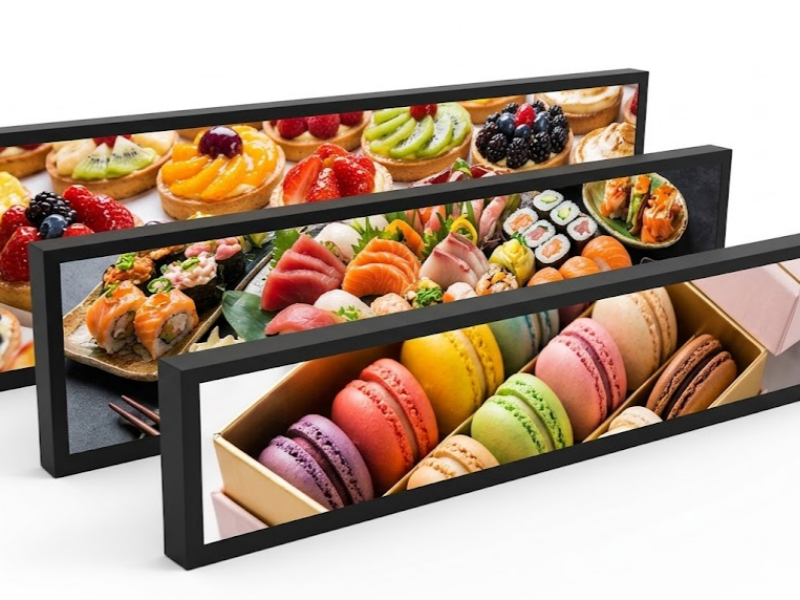

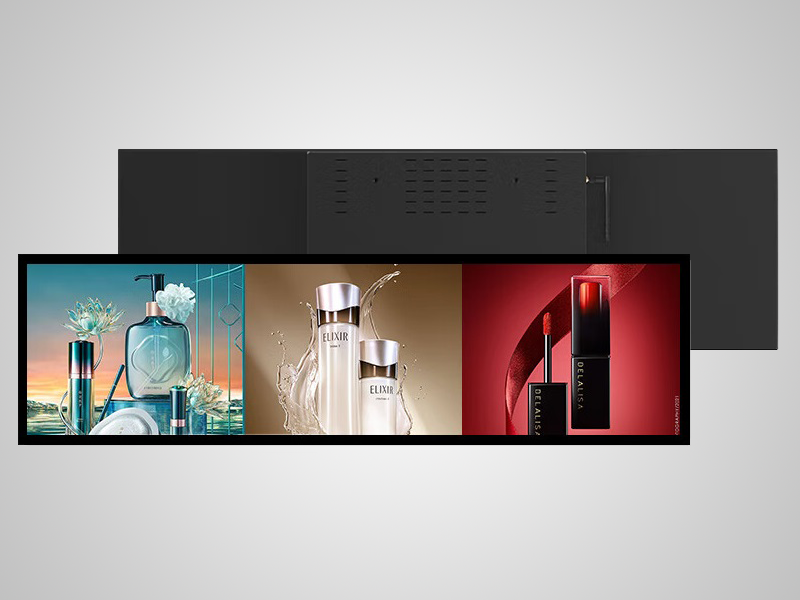

Alang sakaugalingon-serbisyo nga terminalmga deployment nga padayon nga nagdagan sa taas nga-trapik nga palibot, ang quarterly check mao ang pinakataas nga-bili nga single maintenance nga kalihokan.Gi-stretch nga mga screen sa LCD nga gigamit sa mga palibot sa supermarketatubangon ang espesipikong pagkaladlad sa humidity ug mga kemikal sa pagpanglimpyo nga dili hingpit nga matubag sa mga eskedyul sa pagmentinar.

Kanunay nga Gipangutana nga mga Pangutana

Ang akong LCD nagpakita og puti nga screen - naguba ba ang panel?

Dili kinahanglan. Ang usa ka puti nga screen mas kanunay usa ka kapakyasan sa komunikasyon o pagsugod kaysa pisikal nga kadaot. Tinoa ang protocol configuration - baud rate, SPI mode, o I2C address - batok sa datasheet sa module. Labi na kini nga may kalabutan pagkahuman sa pag-update sa firmware o board swap diin ang mga setting mahimo’g wala mabalhin sa husto.

Unsaon nako pagkahibalo kon ang backlight o ang LCD panel napakyas?

Pagdan-ag ang usa ka flashlight sa ibabaw sa screen sa usa ka anggulo sa usa ka madulom nga kwarto. Kung makakita ka ug luya nga imahe, ang panel naghimo og tama nga output ug ang backlight ra ang napakyas. Wala gayuy imahe sa ilawom sa flashlight nagpasabut nga ang sayup naa sa panel, ang driver board, o ang agianan sa signal tali kanila.

Mahimo bang ayohon ang usa ka flickering display nga dili ilisan ang module?

Sa kadaghanang kaso, oo. Ang pagkidlap kasagaran tungod sa usa ka loose ribbon cable, usa ka marginal solder joint, o sobra nga suplay nga ripple. Ang pag-reseating sa mga konektor ug pag-verify sa kalig-on sa boltahe sa suplay ubos sa karga makasulbad sa kadaghanan sa mga reklamo sa pagkidlap sa wala pa kinahanglan ang bisan unsang pag-ilis sa sangkap.

Luwas ba nga gamiton ang usa ka display nga na-expose sa kaumog?

Dili. Tugoti ang module nga mamala sa hingpit sa ubos{1}}humidity nga palibot sa dili pa gamiton ang gahum. Ang pagpagahom sa basa nga display nagmeligro sa electrode corrosion ug mga short circuit nga permanenteng makadaot sa panel.

Ngano nga ang akong display nagtrabaho sa bangko apan napakyas sa uma?

Ang nagsabwag nga field-ang mga kapakyasan ra ang halos kanunay nga gipahinabo sa pagpalapad sa init sa temperatura sa pag-operate, pagkurog-nga gipahinabo nga pagkaputol sa connector, o pagkondensasyon atol sa pagsugod. I-replika ang aktuwal nga deployment environment - temperature, vibration, humidity - atol sa bench testing. Alang sa giya sa pagpili sa hardware nga nagdumala sa gikinahanglan nga mga kondisyon nga mas makanunayon,kini nga overview sa taas nga -performance LCD display optionsnaglangkob sa mga kalainan sa espesipikasyon nga labing hinungdanon.

Panapos

Ang mga kapakyasan sa LCD module mabasa kung nahibal-an nimo kung unsa ang pangitaon. Ang usa ka mangitngit nga panel, usa ka nagkidlap-kidlap nga screen, gubot nga output - ang matag usa nga mapa sa usa ka madumala nga lista sa posible nga mga hinungdan, ug usa ka istruktura nga proseso sa pagdayagnos nakit-an ang tinuud nga sayup nga mas paspas kaysa pag-ilis sa mga sangkap nga random. Ang parehas nga proseso nagsulti usab kanimo nga tin-aw kung ang pag-ayo nakadagan na ug ang pagpuli mao ang husto nga tubag.

Kung ang usa ka bag-o nga kapakyasan nagbutang bag-ong hardware sa imong agenda, susihakung giunsa ang modernong komersyal nga mga LCD screen itandi sa tradisyonal nga mga kapilian sa pagpakita, opagsumite ug pangutanaaron hisgutan ang imong piho nga mga kinahanglanon sa aplikasyon.
